HTCC（高温Co-発射セラミック）には、セラミック粉末と溶媒、バインダー、分散剤、可塑剤などの添加剤を混合してスラリーを形成することが含まれます。緑色のセラミックテープは、テープキャスティングテクノロジーを介して取得されます。固定サイズのフィルムにそれらをカットした後、レーザー掘削が実行されます。スクリーン印刷技術は、各層の穴と設計回路を、タングステン、モリブデン、モリブデンなどの金属で埋めるために使用されます。次に、緑色の体が積層され、押され、切断され、焼結されます。最後に、異なるレイヤー間の垂直相互接続が達成され、金属とセラミックの組み合わせが完了します。

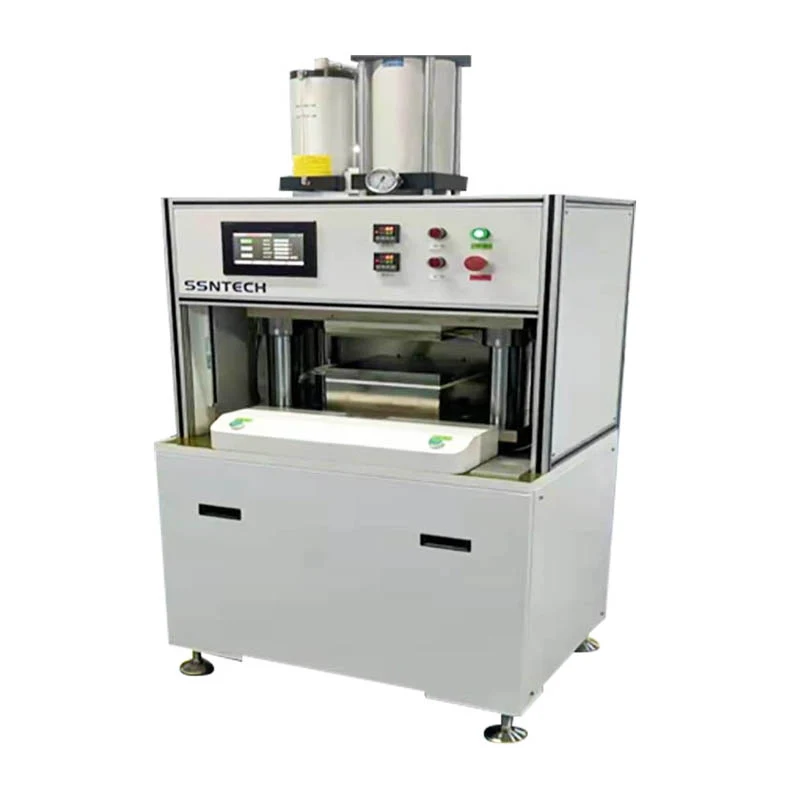

The HTCCフラッティングマシンHTCCグリーンセラミックシートと関連製品を処理するために特別に設計された重要な機器であり、HTCCプロセスで重要な役割を果たしています。その主な機能は、HTCCグリーンセラミックシートを正確に平らにし、その後の処理で緑色のセラミックシートの平坦性と安定性を確保し、それにより最終製品の品質とパフォーマンスを効果的に改善することです。
1。機器機能と原則
（1）関数の概要
緑色のセラミックシートの平坦化：特定の温度と圧力条件の下で、キャストHTCCグリーンセラミックシートの充填された上昇したスラリーまたは印刷パターンを平坦化できます。圧力と温度を正確に制御することにより、緑色のセラミックシートの表面の不均一性が排除され、積層や焼結などのその後のプロセスのための優れた基盤が提供されます。
均一な圧力適用：製品材料の均一な加圧を実現できます。 HTCC製品の生産プロセスでは、均一な圧力が重要です。緑色のセラミックシートのすべての部分が均一にストレスにかかっていることを保証し、不均一な圧力によって引き起こされる変形や剥離などの欠陥を回避し、製品の安定性と一貫性を大幅に改善し、欠陥率を低下させることができます。
（2）作業原則
弾力性と可塑性の理論に基づいて、機器の圧力ヘッドを使用して、HTCCグリーンセラミックシートに圧力をかけます。圧力ヘッドが緑色のセラミックシートに作用すると、緑色のセラミックシートが圧力下で弾性変形を受けます。圧力が連続的に増加すると、緑色のセラミックシートは徐々に塑性変形段階に入り、それにより表面不均一性の補正と平坦化が実現します。同時に、機器には、平坦化プロセス中の圧力と温度の安定性を確保するための正確な圧力と温度制御システムが装備され、異なるHTCCグリーンセラミックシートの平坦化プロセス要件を満たしています。
2。機器の機能と利点
（1）高精度圧力制御
正確な圧力調節：高度な油圧システムと高精度の圧力センサーを採用します。これは、±0.1MPaの調節精度で平坦化圧力の段階的な調節を実現できます。薄い緑色のセラミックシートであろうと、平坦化に高圧力を必要とする特別な材料であろうと、圧力を正確に設定および制御して、平坦化効果の一貫性と安定性を確保することができます。
高圧の均一性：最適に設計された圧力ヘッド構造と圧力分布システムを通じて、圧力が平坦化領域全体で均等に分布し、圧力偏差は±1％よりも保証されます。この機能は、過剰または不十分な局所圧力によって引き起こされる緑色のセラミックシートの変形や亀裂などの問題を効果的に回避し、製品の品質と収量を大幅に改善します。
（2）正確な温度制御
広い温度制御範囲：HTCCフラッティングマシン室温から200℃までの温度制御範囲を備えた完全な加熱および温度制御システムが装備されており、平坦化プロセス中に異なるHTCCグリーンセラミックシート材料の温度要件を満たすことができます。温度であるかどうか - 敏感な特別な緑色のセラミックシート材料または従来のプロセスに必要な温度条件では、正確な規制と制御を達成できます。
高温制御精度：PIDインテリジェント温度制御アルゴリズムを採用し、高精度の温度センサーと組み合わせて、温度制御精度は±1°です。安定した温度環境は、緑色のセラミックシート内の材料の均一な流れと塑性変形を助長し、緑色のセラミックシートの性能に対する温度変動の影響を減らしながら、平坦化効果を確保します。
（3）効率的で安定した動作性能
高い信頼性構造設計：メインフレームは高強度鋼で作られています。これは、精密処理と厳格な品質検査後の優れた剛性と安定性を備えています。長期の継続的な操作中、機器は大きな圧力と頻繁な操作に耐えることができ、変形、緩み、その他の問題を起こしやすく、機器の高い信頼性と長いサービス寿命を確保します。
高度なトランスミッションおよび制御システム：高度なモータードライブシステムとPLC制御システムが装備されており、機器操作の自動化とインテリジェンスを実現しています。オペレーターは、人間のマシンインターフェイスに関連するパラメーターを設定するだけで、機器はプリセットプログラムに従って平坦化操作を自動的に完了し、簡単な動作と安定した動作を行うことができます。同時に、機器には完全な障害診断とアラーム機能が装備されており、操作中の問題をタイムリーに検出および解決し、生産効率と機器のメンテナンスの利便性を改善できます。
（4）良好な操作の利便性
ユーザー - フレンドリーなヒューマン - マシンインターフェイス：大規模なサイズのカラータッチスクリーンは、ヒューマン - マシンインタラクションインターフェイスとして使用されます。インターフェイスデザインはシンプルで直感的であり、操作は便利で理解しやすいです。オペレーターは、パラメーター設定、機器の開始と停止、タッチスクリーンを介した操作ステータスの監視などの操作を簡単に完了し、オペレーターの労働強度と操作の難易度を大幅に削減できます。
クイックカビの変更システム：さまざまな仕様のHTCCグリーンセラミックシートの平坦化ニーズを満たすために、機器にはクイックカビ変更システムが装備されています。単純な操作により、金型を短時間で交換し、機器の汎用性と生産柔軟性を向上させ、多様な生産タスクに適応させることができます。
3。アプリケーションフィールド
The HTCCフラッティングマシン以下の製品の生産を含むがこれらに限定されない、HTCCマルチ層セラミックデバイス業界のさまざまなリンクで広く使用されています。
HTCCチップ酸素センサー：チップ酸素センサーの生産プロセスでは、HTCCフラット化マシンによる緑色のセラミックシートの正確な平坦化が、センサーの内部構造の一貫性と安定性を確保し、それによりセンサーの測定精度と信頼性を改善するのに役立ちます。
HTCCセラミックパッケージ：HTCCセラミックパッケージを製造するために、平らなマシンは、積層と焼結の前に緑のセラミックシートの平坦性を確保し、電子コンポーネントをカプセル化するときにパッケージがより良いシーリングと電気性能を発揮することができます。
HTCC圧力センサー：圧力センサーの生産では、緑色のセラミックシートの平坦性がセンサーの圧力検知精度に直接影響します。 HTCCフラッティングマシンは、均一な圧力と正確な温度制御により、緑色のセラミックシートに適切な平坦化効果を提供し、それによって圧力センサーの全体的な性能が向上します。
