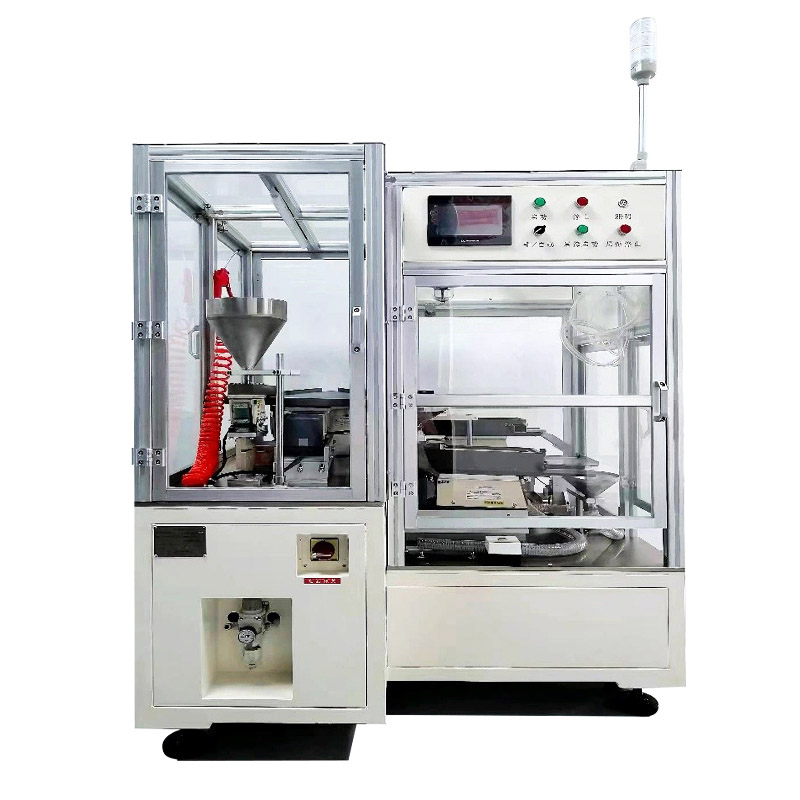

精密な電子製造機器として、LTCCの面取りおよび並べ替えマシン主に、LTCC基質の調理処理と欠陥スクリーニングに使用されます。機器の精度は、電子コンポーネントの性能の安定性に直接影響します。 LTCC材料の脆性性と処理要件の厳しさを考慮して、科学的メンテナンスシステムは、機械的精度の維持、光学システムの安定性の確保、電気制御の信頼性の保証という3つのコアに焦点を当てる必要があります。以下は、業界の実践によって検証されたメンテナンス仕様です。
1。毎日のメンテナンス
（1 ltCCの面取りと並べ替え機の表面と作業環境のクリーニング
•毎日機械を起動する前に、装置の作業テーブルと面取りのないメカニズムの周辺エリアを乾燥したほこりのない柔らかい布できれいにし、残留セラミック粉末の除去に焦点を当てています（LTCC材料にはアルミナが含まれ、長期的な蓄積が機械部品の摩耗の増加につながります）。
•作業環境は、一定の温度と湿度に保つ必要があります。ワークショップ環境の監視器具を毎日確認して、温度と湿度の劇的な変動によって引き起こされる金属部品の熱レンズの霧や熱の膨張と収縮を避けてください。
（2 lTCC面取りおよび並べ替えマシンの重要なパラメーターの事前検査
•マシンを起動した後、最初に空気圧値（標準範囲0.5-0.6MPA）を確認し、機器の空気圧監視モジュールを介して空気回路が遮断されていないかどうかを確認します。圧力の変動が±0.02MPaを超える場合は、フィルターがブロックされているかどうかをすぐに確認します（毎日空気ソースプロセッサのフィルター要素を交換することをお勧めします）。
•面取りツールの速度フィードバック値を確認します。機器の公称パラメーターからの偏差は5％以下でなければなりません。偏差が大きすぎる場合は、マシンを停止して、スピンドルベアリングのステータスを確認します。
2。のコアコンポーネントのメンテナンスLTCCの面取りおよび並べ替えマシン
（1）面取りメカニズムシステム
•ツールコンポーネント：特別なトルクレンチを使用して、ツールを分解し、50倍の虫眼鏡でブレードに亀裂や摩耗があるかどうかを確認します。累積処理量が5000基板に達する場合、外観に関係なく強制的に置き換える必要があります。
•フィードガイドレール：特別なフッ素潤滑油でダストフリーの布を浸し、ガイドレールの軸方向に沿って均等に塗ります。塗布後、潤滑油が完全に浸透していることを確認するために、3つの往復ストローク用にフィードシャフトを手動で実行します。ガイドレール材料との化学反応を避けるために、ミネラル油を使用することは厳密に禁じられています。
（2）光学ソートシステム
•レンズと光源：レンズ固有のエアブロワーを使用して表面ダストを除去し、次に絶対エタノール（純度≥99.7％）でZeissレンズ紙を浸して、コーティングをかくのを避けるためにらせん状でレンズを拭きます。 LED光源アレイの明るさの均一性を確認してください。単一のランプビーズの減衰が20％を超える場合（機器の輝度キャリブレーション関数で検出）、光源モジュール全体を交換する必要があります。
•イメージセンサー：センサーノイズ値が≤10mVであることを確認するために、毎月機器診断モードを介して暗い電流検出を実行します。しきい値を超える場合は、専門的なキャリブレーションについてはメーカーに連絡してください。
3. LTCC面取りおよび並べ替え機の電気および制御システムのメンテナンス：運用安定性の確保
（1）電気キャビネットと配線のメンテナンス
•四半期ごとに電気キャビネットを開き、抗静止掃除機を使用して内部のダストを除去し、サーボドライバーとPLCモジュールのヒートシンクの清掃に焦点を当てます。端子ブロックを確認し、仕様に従ってトルクドライバーで固定して、振動による接触が不十分なのを防ぎます。
•定期的に（6か月ごとに行うことをお勧めします）サーボモーターで断熱抵抗テストを実施します。 500V Megohmmeterを使用して、巻線とシェルの間の絶縁抵抗を測定します。これは100mΩ以上です。それ以外の場合は、機械を停止して、湿気や巻きの老化をチェックします。
（2）ソフトウェアシステムのメンテナンス
•毎週、機器のデータバックアップ関数を通じて、ソートパラメーターや画像テンプレートなどの重要なデータを暗号化されたUSBフラッシュドライブに保存します。バックアップファイルには、機器のシリアル番号とバックアップ日付を含める必要があります。
•機器オペレーティングシステムをアップグレードしたり、許可なしにレジストリパラメーターを変更したりすることは禁止されています。ソフトウェアの障害は、リモート診断システムを介して元のファクトリーエンジニアが処理する必要があります。
4。の長期シャットダウンメンテナンスLTCCの面取りおよび並べ替えマシン
•ツールホーミングプログラムを実行してから、電源を切って、面取りツールの表面にアンチラストグリースを塗り、特別な保護カバーで覆います。
•光学レンズは、湿気防止と防塵カバーで設置する必要があり、機器全体を抗静止ダストカバーで覆う必要があります。シリカジェルデシカントをカバーに入れてください。
•再利用する前に、空のマシン操作テストを実行する必要があります。3つのノーロードサイクルを継続的に実行し、各軸の位置決めの精度を監視し、確認後にのみ生産に入れます。
