これらは広く受け入れられ、セラミックコンデンサ産業で使用されています。

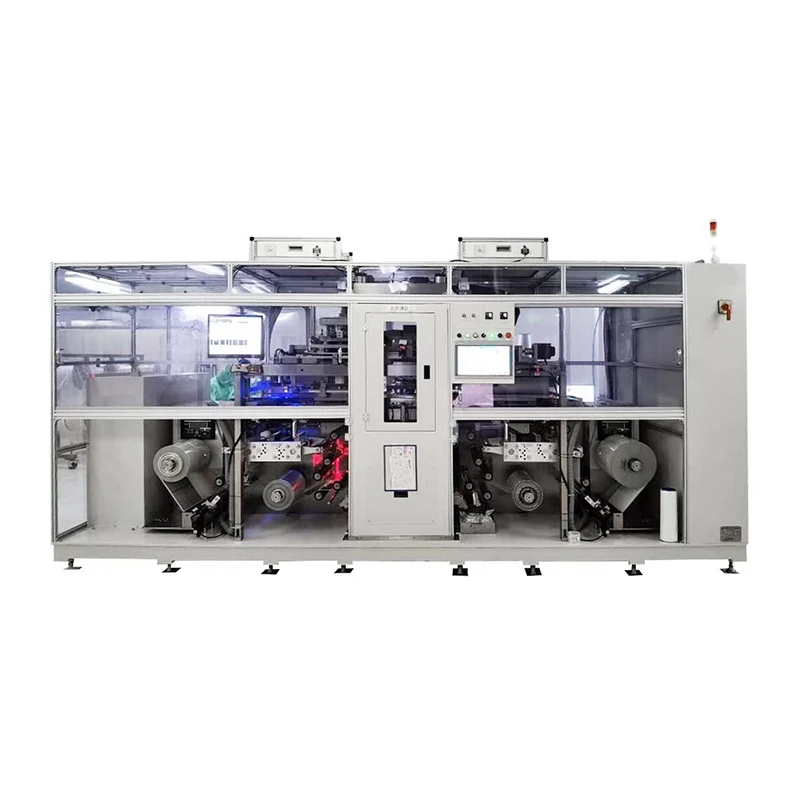

アクティブエリア：でのすべての左右の内部電極の総面積を指しますMLCCマシンずらして重複し、効果的なセラミック培地が2つのずらして重複した内部電極の間に満たされます。
アクティブな誘電体：MLCCセラミックボディ内のすべてのインターレースと重複する内部電極の間のセラミック絶縁培地。
アーティファクト：DPA処理前にサンプルに存在しなかったDPA分析プロセスによって引き起こされる異常。たとえば、応力緩和亀裂、表面亀裂、および研磨中に発生する可能性のある電極変位。
帯域幅（帯域幅）：MLCCチップ末端電極の端から、セラミックボディの幅を覆う2つの端子電極コーティング幅寸法。
バリア層（バリア層）：MLCC末端電極の最も外側の層は錫メッキであり、内部の2番目のメッキ層はニッケルバリア層であり、はんだ中に溶融ティン状態の内部電極を保護します。セクション4.3 NMEおよびBMEプロセス回路図を参照してください。
冷たいはんだ付け（冷たいはんだ）：はんだ付けプロセス中の不完全なリフローはんだ付け、弱い迂回、または散発的な浸潤によって引き起こされる悪いんだジョイント。表面からは、鈍い、粒状、多孔質の表面が特徴です。内側から、冷たいはんだ付けは、過剰なピンホールと可能な残留フラックスによって特徴付けられます。
コンデンサ要素：端子電極メッキを備えたセラミックチップボディ。
セラミックボディ（チップ要素）：DPA分析では、セラミックボディはエンド電極メッキを除去し、内側の電極のみを含みます。
亀裂：MLCC内で発生する亀裂または分離。亀裂は、不適切な製造プロセスまたは材料によって引き起こされる可能性があり、DPA処理または環境ストレスによって誘発される場合があります。
剥離：セラミック誘電体の2層間、またはセラミックラミネートと内部電極の界面間の分離、またはそれほど一般的ではないセラミックの単一層内で、内部電極の平面にほぼ平行になります。
破壊的な物理分析（DPA）：分析対象のオブジェクトの部分的または完全な破壊をもたらすオブジェクトまたはデバイスの内部特性を調べるために実行されました。チップセラミックコンデンサの場合、これにはエッチング、研削、研磨、顕微鏡検査が含まれる場合があります。場合によっては、はんだ熱衝撃（RSH）に対する耐性、DPA前の目視検査、および電気試験も含まれる場合があります。
誘電体：インターリーブと重複する内部電極の間の誘電セラミック。
メディアボイド：場合によっては、層を介しても、メディア層内のいくつかのボイドの真空ボイドまたは凝集。
浸出：溶融んだはんだの作用により、チップコンデンサの末端金属が侵食され、端板がスズ溶融物に溶けます。
マイクロクラック：間接的、ダークフィールド、または比較的高い倍率でのみ偏光が表示される場合にのみ見えるセラミックの非常に細かい亀裂。実際のマイクロクラックは、セラミックボディ内の応力またはそのような力の放出の結果として発生します。
オーバーラップビュー：内側の電極エッジ、端子、端子電極メッキ層、セラミックボディおよびはんだ接合部の並べ替えられた縦方向のコンデンサの縦方向のセクションビューは、セクションは内部電極層とセラミック層に垂直です。
